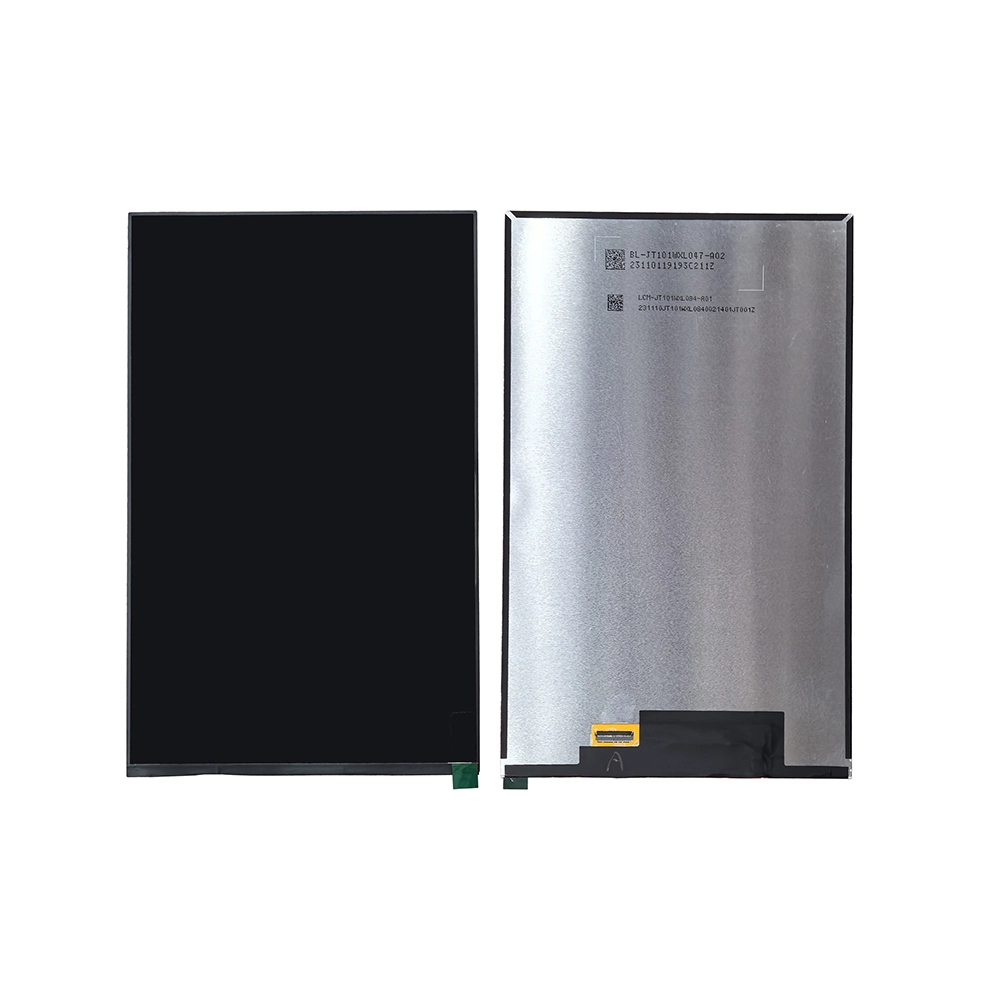

Customisierte 10,1-Zoll-TFT-LCD-Bildschirm 800x1280 TLCM-JT101WXL084

10.1 ”Bildschirmfeldmodul HD -MIPI -Schnittstelle 45Pins anzeigen

Das TFT-LCD-Modul von 10,1 Zoll mit einer Auflösung von TFT-LCD-Modul von TFT-LCD von 10,1 Zoll ist ein 10,1-Zoll-Hochdefinitionsmodul 800×1280 Pixel mit vertikaler RGB -Streifenanordnung. Es wurde für eine optimale Leistung entwickelt und arbeitet im übertragenden Modus mit einer typischen Helligkeit von 370 Nits (MIN 320 NITS), wodurch auch in gut beleuchteten Umgebungen eindeutige Sichtbarkeit gewährleistet ist. Ausgestattet mit einem kapazitiven Touch-Panel, das 10-Punkte-Multitouch und eine Refresrate von 120 Hz unterstützt, liefert dieses Modul reaktionsschnelle und präzise Interaktionen. Das leichte Design (125 g) und die kompakten Abmessungen (140.34×226,95 mm) Machen Sie es ideal für tragbare Geräte. Das LED-Hintergrundbeleuchtungssystem (8er/4-parallele Konfiguration) sorgt für eine gleichmäßige Luminanzverteilung (80% Einheitlichkeit) und Energieeffizienz. Mit einem Betriebstemperaturbereich von 0–35°C- und IPX1-bewertete Feuchtigkeitswiderstand, dieses Display ist für die Haltbarkeit ausgestattet. Mit der IC- und MIPI-Video-Schnittstelle von JD9366TC-A1 Treiber und MIPI entwickelt, garantiert sie eine nahtlose Konnektivität und Kompatibilität für Industrie- und Verbraucheranwendungen.

Bildschirmgröße:

10.1”

Herkunftsort:

Shenzhen

Modellnummer:

TLCM-JT101WXL084

Auflösung:

800*1280，HD

Liefer frist:

Innerhalb von 15 Tagen

Garantie:

12 Monate

Anfrage

download

Bestar 10,1 Zoll MIPI 800X1280_LCM-JT101WXL084-A01

Eine Rezension schreiben

Produkt über TFT LCD

101WXL084

10.1 "HD 800*1280 Anzeigefeld

Das T LCM-JT101WXL084 ist ein schlankes 10,1-Zoll-TFT-LCD-Modul, das für Hochleistungsanzeigen optimiert ist. Die Auflösung von 800 × 1280 HD, 120 Hz Touch Response und 370-Nit-Helligkeit sorgen für scharfe Bildern und flüssige Wechselwirkungen. Mit einem haltbaren Glassubstrat und einem Polarisator entwickelt, widersteht es Kratzer und behält die Klarheit unter verschiedenen Bedingungen auf. Die LED -Hintergrundbeleuchtung liefert gleichmäßige Luminanz und minimiert den Stromverbrauch. Leicht (125 g) und kompakt, passt mobile und eingebettete Systeme, die zuverlässige Visuals mit geringer Latenz erfordern.

Verwandte Parameter

Marke	BOE	Modell p/n	TLCM -JT101WXL084
Diagonale Größe	10.1"	Panel -Typ	a-si tft-lcd, TLCM
Auflösung	800(RGB)×1280, HD	Pixelformat	Vertikaler Streifen RGB
Aktiver Bereich	135,36 (W) × 216,576 (H) mm	Umrissgröße	140,34 (W) × 226,95 (h) 2,52 ± 0,15 mm
Helligkeit	320-370 CD/m² (Typ.)	Kontrastverhältnis	1500: 1 (Typ.) (TM)
Blickwinkel	Volle Ansicht	Anzeigemodus	Normalerweise schwarz, übertragbar
Treiber IC	JD9366TC-A1	Ansprechzeit	30-35 (Typ.) (TR+TD) MS
Farben anzeigen	16.7M	Anschlussname	FP270H-045G1AM
Gewicht	125 ± 5g	Signalschnittstelle	MIPI, 45 Pins
Touch-Screen	I2C-Schnittstelle, Incell-Touch	Eingangsspannung	3.3 V (Typ.)
Betriebstemperatur	-10 ~ 50 °C	Speichertemperatur.	-20 ~ 60 °C

Warum diese Anzeige wählen?

Siehe den Unterschied mit T LCM-JT101WXL084: 10,1 ”HD-Touchscreen, 120 Hz Reaktionsfähigkeit und lebendiger Klarheit von 370-nit. Für Präzision entwickelt, für die Dauer gebaut.

Customisierte 10,1-Zoll-TFT-LCD-Bildschirm 800x1280 TLCM-JT101WXL084 3

Haltbarkeit

Kratzfestes Glas, schockabsorbierendes Design und verlängerte Lebensdauer (bewertet für den industriellen Gebrauch).

Customisierte 10,1-Zoll-TFT-LCD-Bildschirm 800x1280 TLCM-JT101WXL084 4

Flexibilität

Unterstützt sowohl Porträt- als auch Landschaftsorientierungen für anpassbare Installationen.

OptionalAC&DCTypeIISPD&SPDfailurealarm-282

Energieeffizienz

Die optimierte LED -Hintergrundbeleuchtung reduziert den Stromverbrauch ohne gefährdete Helligkeit.

Anwendungsszenario

Industrial Control Systems

Robustes Design für harte Umgebungen (0–35 ° C, IPX1-Feuchtigkeitswiderstand), liefert klare 10,1-Zoll-HD-Displays für Maschinen, Automatisierungssysteme und Feldgeräte.

Medizinprodukte

Ideal für Patientenmonitore, diagnostische Bildschirme und Gesundheitsanschlüsse, die lebendige Farben (60% Farbumfang) und einen stabilen Betrieb unter kontinuierlicher Verwendung bieten.

Einzelhandel & POS -Systeme

Verpfändet Kunden mit 120 Hz Touch Responsivität, 10-Punkte-Multitouch und einheitlicher Helligkeit (370 Nits) für interaktive Kioske und digitale Beschilderung.

Transport & Automobil

In Infotainmentsysteme, Navigationsanzeigen und Kabinenkontrollen und dank der weiten Betrachtungswinkel (80 °) und Anti-Blend-Polarisatoren passen Sie in Infotainment-Systeme.

Ausbildung & Spiele

Schnelle Reaktion von 30 ms, lebendige Farben, 120 Hz Touch für glattes Spielen/Lernen. Dauerhaftes, breites Design-Design für den interaktiven Gebrauch.

Smart Home -Geräte

Insgesamt in Smart Displays, Home Automation Hubs und IoT -Gateways in Smart Displays integrieren, wodurch die Kompatibilität der MIPI -Schnittstelle und einen geringen Stromverbrauch eingesetzt wird.

Häufig gestellte Fragen

Was ist die empfohlene Stromversorgungssequenz für dieses LCD-Modul?

Folgen Sie dieser Sequenz: Wenden Sie zuerst VDD1 (1,7–1,9 V) an. Wenden Sie innerhalb von 1 ms VSP (+5,7–5,9 V) und VSN (-5,7 bis -5,9 V) an. Aktivieren Sie die MIPI -Spuren nach der VDD1 -Stabilisierung (≤ 1 ms). Beheben Sie den Befehl "Sleep out" und warten Sie ≥120 ms, bevor Sie "Anzeige eingeschaltet" senden.

Unterstützt dieses Modul den kapazitiven Touch -Eingang?

Ja. Es integriert ein Touchpanel für Mutual-Kapazitanz mit 10-Punkte-Multitouch-Funktion, 120-Hz-Berichtsrate und ≤ 0,5 mm Jitter/Linearitätsgenauigkeit.

Welche Vorsichtsmaßnahmen sollten während der Lagerung getroffen werden?

In einer versiegelten, trockenen (40%), dunklen Umgebung (0–35 ° C) vom direkten Sonnenlicht entfernt. Verwenden Sie antistatische Behälter, um Feuchtigkeit und Kontamination zu verhindern.

Können die Hintergrundbeleuchtungs -LEDs mit einer höheren Spannung für eine erhöhte Helligkeit angetrieben werden?

NEIN. Die LED -Vorwärtsspannung (VF) ist auf 24 V (8 × 3 V -Zellen) fixiert. Das Überschreiten von Spezifikationen besteht aus Schäden. Halten Sie sich immer an die empfohlene 90 -mA -Stromlimit.
