Bestar puede proporcionar OEM&Servicios ODM para todo tipo de kits de pantalla táctil de pantalla táctil

Placa base de control de control de la placa del controlador LCD universal

Placa de control del monitor LCD de retroilcumia LED

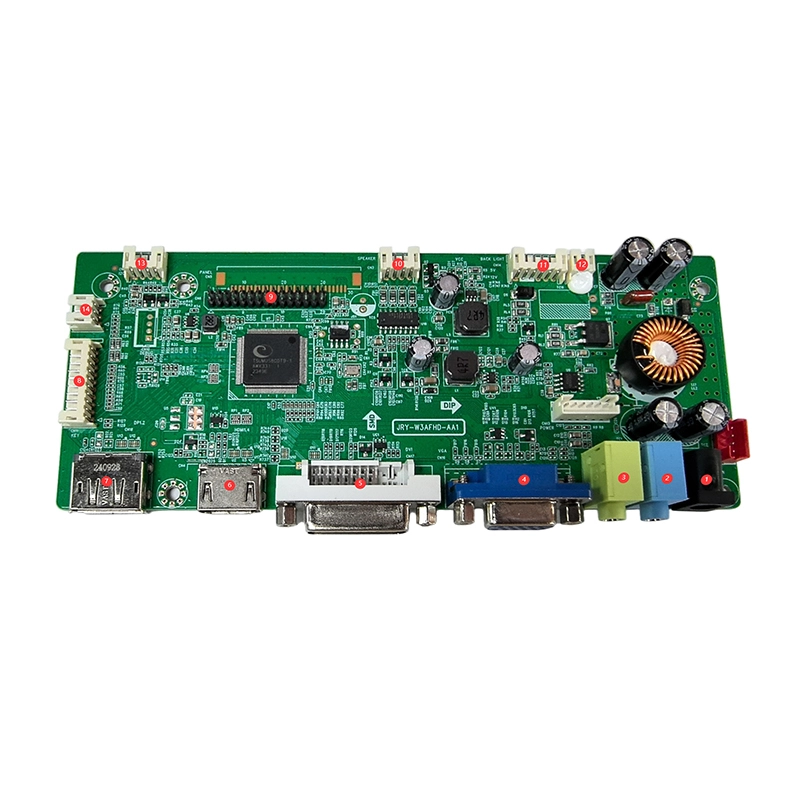

El BSD-W3AFHD-AA1 es un tablero de control LCD LCD LED versátil con el chip principal TSUMU58CDT9-1 avanzado y el controlador de corriente constante OB3352. Admite las resoluciones hasta 1920×1080 (color de 24 bits, 16,7m colores) Con ajuste de relación de contraste dinámico y mejora del color para imágenes vívidas. Las interfaces clave incluyen HDMI 1.4, DVI 1.0, VGA y DP 1.2A , garantizar la compatibilidad con varios dispositivos. El tablero cuenta con un Corriente de retroiluminación ajustable de 600 mA (Máxima potencia de 30W) con protección contra el voltaje (70V), firmware actualizado de software y un diseño de eficiencia energética (<0.25W Potencia en espera). Su tamaño compacto (167×70×1,6 mm) y el cumplimiento de ROHS 2.0 lo hacen ideal para pantallas comerciales, teatros para el hogar y aplicaciones industriales. Características mejoradas como sincronización automática, OSD de varios idiomas y botones programables (potencia/auto/menú) simplifican la operación al tiempo que ofrece un rendimiento estable en diversos entornos.

5-23.8 pulgadas

Lugar de origen:

China, Guangdong

Número de modelo:

BSD-W3AFHD-AA1

1920*1200@60Hz

Tiempo de entrega:

En stock

1 año

consulta

download

BSD-JRYP79B-BV5VCWWA(600MA)规格书

Escribe una reseña

Introducción al producto

El BSD-W3AFHD-AA1 integra el procesamiento avanzado de la señal y el control de la luz de fondo LED en un diseño elegante y de ahorro de espacio. Soporte de entradas compatibles con 4K (HDMI/DVI/DP/VGA), esta placa ofrece relaciones de contraste dinámicas y color nítido para pantallas de grado profesional. Su controlador de retroiluminación de corriente constante asegura un brillo uniforme (600 mA ajustable) con protección contra sobretensiones incorporada. La conectividad optimizada incluye entrada/salida de audio, soporte remoto IR y un menú OSD fácil de usar. Diseñado para la confiabilidad, opera dentro de -10 ° C a 40 ° C y cumple con los estándares de seguridad globales. Ideal para señalización digital, salas de conferencias o configuraciones de hogares, esta solución todo en uno combina versatilidad, eficiencia energética y facilidad de uso.

Categoría	Presupuesto
General	Dimensiones: 167 × 70 × 1.6 mm Peso: TBD Temperatura operativa: -10 ~ 40 ° C Humedad: ≤80%
Interfaz de visualización	HDMI 1.4 (4K@30Hz), DVI 1.0, VGA, DP 1.2A Resolución: hasta 1920 × 1080@60Hz
Iluminar desde el fondo	Corriente máxima: 600 mA Voltaje: 50V Poder: 30W Protección: sobretensión de 70 V
Fuente de alimentación	Entrada: DC 12V ± 0.5V Consumo de espera: <0.25W
Ambiental	Cumplimiento: ROHS 2.0 Protección de ESD: sí
Conectividad	Audio In/Out (3.5 mm), entrada IR, 2x USB, salida de altavoces, conector del panel LVDS

Preguntas frecuentes: tablero de conducir

¿Qué entradas de pantalla admite esta placa?

HDMI 1.4, DVI 1.0, VGA y DP 1.2A (hasta 1080p/60Hz).

¿Puedo ajustar el brillo de la luz de fondo?

Sí, a través de la corriente ajustable de 600MA controlada por software (máximo 30W).

¿Es esta placa compatible con pantallas 4K?

Si bien admite HDMI 1.4 (30Hz 4K), las tasas de actualización más altas requieren HDMI 2.0+.

¿Qué certificaciones de seguridad tiene?

Cumple con las restricciones de sustancias peligrosas de ROHS 2.0 y la UE.

¿Cuánto dura la luz de fondo?

La vida útil del LED típica es >50,000 horas en condiciones de funcionamiento normales.

¿Incluye soporte de audio?

Sí, entrada/salida de audio de 3.5 mm y salidas de altavoces (máximo 8Ω/8W).
